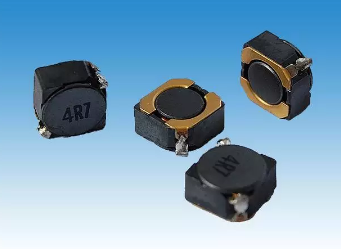

SMT加工中會使用到不同的電子元器件，電阻、電容、電感就是其中最常見的幾種元器件，下面SMT貼片加工廠佩特精密給大家簡單介紹一下電感的結構。
1、骨架：通常說的是繞制線圈的支架，骨架制成的材料大多是由塑料、膠木、陶瓷等構成。在SMT貼片加工中有時會用到一些較大的電感，如振蕩線圈、阻流圈等，這類電感大多是采用將漆包線環繞在骨架上，再將磁心裝入骨架內的結構。除了大電感常用的還有一些小電感，如色碼電感器等，這類小電感通常不使用骨架，而是直接將漆包線繞在磁心上。空心電感器，一般是用于高頻電路的SMT加工中，不用磁心、骨架和屏蔽罩等。
2、繞組:通常說的是有規定功能的一組線圈，繞組是電感的基本組成部分，并且可分為單層和多層。SMT包工包料中使用的單層繞組分為密繞和間繞，兩種方式；多層繞組分為層平繞、亂繞、蜂房式繞法等多種方式。
3、屏蔽罩：這個部位起到的作用通常是避免電感在工作時產生磁場，從容對其它電路和元器件的正常工作造成影響。
4、封裝材料：通常是繞制好后，用封裝材料將線圈和磁心等密封起來，封裝材料一般是塑料或環氧樹脂等。
5、磁心與磁棒：一般是采用鎳鋅鐵氧體、錳鋅鐵氧體等材料。
6、鐵心：一般是采用硅鋼片、坡莫合金等。
