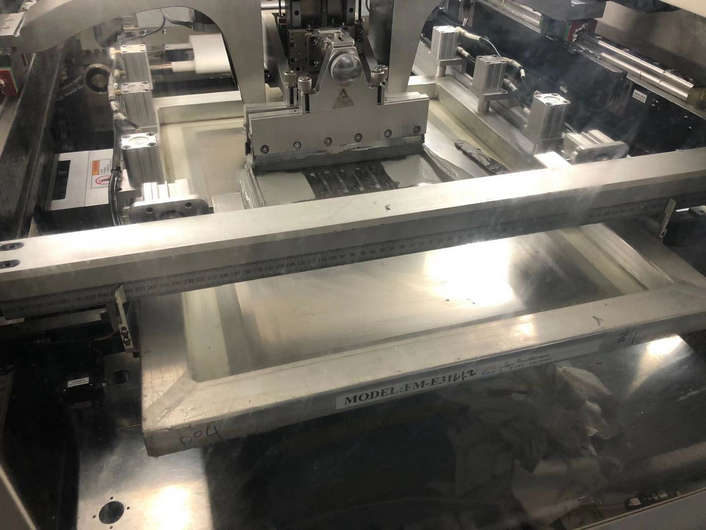

廣州市SMT貼片加工的貼片基板定位在整個SMT加工中也是不容許出現失誤的，并且對于錫膏印刷等環節來說也是有重要意義的，下面廣州市SMT加工廠佩特精密電子給大家簡單介紹一下貼片基板定位。

一、基板定位的意義

基板定位的是為了能更好的讓錫膏印刷機能自動識別鋼網與pcb線路板焊盤的對應部位，使鋼網的印刷窗口部位與pcb線路板焊盤圖型部位相對應，最后讓錫膏能準確的印刷到pcb線路板板上。基板定位方式主要是孔定位、邊定位和直空定位。

二、基板定位的步驟分析

SMT兩面貼片pcb線路板采用孔定位時，印刷第二面時要注意各類頂針應避開已貼片加工好的電子器件，不能夠頂在電子器件上，避免電子器件損傷。

較好的基板定位應做到下列基本規范：便于入位和離位，不具有任何的凸起印刷面的物件，在總體印刷過程中持續保持基板穩定，持續保持或幫助提高基板印刷時的平整度，不干擾鋼網對焊錫膏的施加行為。

基板定位后要做好圖型對準，即根據對印刷工作平臺或鋼網的x、y、θ做好精細化調整，使SMT貼片焊盤圖型與鋼網漏孔圖型徹底重疊。到底是調整工作臺或是調整鋼網，要根據印刷機的結構而定。現如今大部分印刷機的鋼網是固定不變的，這類方法的印刷精度比較高。

廣州市SMT貼片加工的圖型對準時需要注意PCBA的方向與鋼網漏孔圖型一致，應設定好pcb線路板與鋼網的接觸高度，圖型對準必須確保pcb線路板焊盤圖型與鋼網漏孔圖型徹底重疊。對準圖型時一般先調，使pcb線路板焊盤圖型與鋼網漏孔圖型平行，再調x、y，之后再重復做好微細的調整，直至pcb線路板焊盤圖型與鋼網漏孔圖型徹底重疊為止。
